ОГНЕЗАЩИТНАЯ КРАСКА ДЛЯ МЕТАЛЛА NEOMID

НАЗНАЧЕНИЕ:

«Огнезащитная краска для металла» предназначена для повышения предела огнестойкости стальных конструкций, сооружений промышленного и гражданского строительства, эксплуатируемых внутри помещений с неагрессивной средой, на открытом воздухе, не подвергающихся прямому воздействию воды. При защите металлических конструкций «Огнезащитная краска для металла» обеспечивает следующие пределы огнестойкости 45, 60, 90 мин в соответствии с Федеральным законом № 123-ФЗ от 22.07.2008 «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53295-2009.

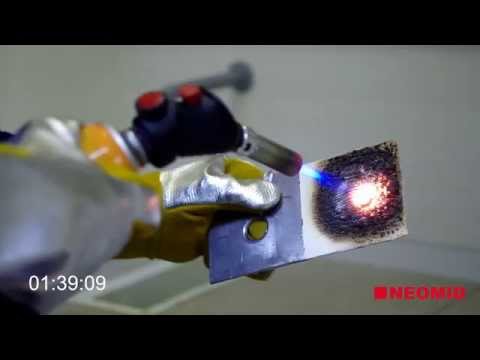

ДЕЙСТВИЕ КРАСКИ: Под воздействием огня происходит образование устойчивого вспененного (увеличение в 50-60 раз) теплоизолирующего слоя, предохраняющего окрашенную поверхность от распространения пламени и воздействия высоких температур.

ПОДГОТОВКА ПОВЕРХНОСТИ: Обработка краской осуществляется при температуре окружающей среды не ниже +5°С и относительной влажности воздуха не более 80%. Перед нанесением убрать наслоения краски, пыль и грязь щеткой с металлической щетиной, ветошью. При необходимости можно обезжирить металлическую поверхность с помощью растворителя, например, ацетона.

НАНЕСЕНИЕ: Огнезащитная краска для металла поставляется однокомпонентной в готовом к употреблению виде. Перед использованием краску необходимо тщательно перемешать миксером до однородности. Исключается разбавление краски перед нанесением на металлические конструкции. Нанесение краски осуществляется агрегатами безвоздушного распыления высокого давления; а также вручную (кистью, валиком) до достижения необходимой толщины сухого слоя, которая определяется при проектировании работ, направленных на повышение пределов огнестойкости металлоконструкций, путем 3х- 4х кратного нанесения на металлоконструкции. Нанесение второго слоя допускается после окончательного высыхания первого, но не менее, чем через 6 часов. Толщина сухого слоя при однократном нанесении зависит от метода нанесения, конфигурации конструкции составляет 0,2 – 0,4 мм. Краску наносят на металлическую поверхность, предварительно покрытую грунтом марки ГФ-021. При нанесении другого грунта рекомендуется произвести пробное нанесение на небольшом участке с целью проверки адгезии и совместимости покрытий.

РАСХОД: Расход огнезащитной краски для металла: 45 мин при толщине сухого слоя 1,0 мм составляет 1,6 кг/м2; 60 мин при толщине сухого слоя 2,0 мм – 2,8 кг/м2; 90 мин при толщине сухого слоя 2,0 мм – 2,8 кг/м2.

СРОК ЗАЩИТЫ: Зависит от условий эксплуатации: до 10 лет без покрывного слоя, до 25 лет при нанесении дополнительного покрывного слоя. Например, ПФ-115 или другими схожими по эксплуатационным свойствам материалами. Необходимо нанесение на небольшом участке с целью проверки адгезии и совместимости покрытий.

* Максимальный срок эксплуатации гарантирован только при выполнении огнезащитных работ фирмами имеющими лицензию на данный вид работ.

ТРАСПОРТИРОВКА И ХРАНЕНИЕ: Транспортировать отдельно от пищевых продуктов при температуре выше 0°С. Беречь от детей.

Хранить в плотно закрытой таре при температуре от +5°С до + 40°С на расстоянии не менее 1,5-2м от источника отопления

Утилизация согласно СанПиН 2.1.7.1322-03.

Гарантийный срок хранения 24 месяца.

СОСТАВ: «Огнезащитная краска для металла» представляет собой водно-дисперсионный лакокрасочный материал на основе синтетических сополимеров с добавлением специальных добавок и вспомогательных веществ.

МЕРЫ ПРЕДОСТОРОЖНОСТИ: Пожаровзрывобезопасна. При проведении работ использовать индивидуальные средства защиты: очки, перчатки, защитную одежду. При попадании средства на слизистые оболочки или кожные покровы – промыть большим количеством воды. При необходимости обратиться к в рачу.

Свидетельство о государственной регистрации №RU.78.01.06.008.Е.001130.07.13 от 11.07.13

Сертификат соответствия № С-RU.ПБ40.В.00298 Орган по сертификации Общества с ограниченной ответственностью "Композиционные магниты".

Сертификат соответствия № С-RU.АА92.В.00019 Орган по сертификации Общества с ограниченной ответственностью "ЦЕНТР ОЦЕНКИ СООТВЕТСТВИЯ".

«Огнезащитная краска для металла» ТУ 2316-008-98536873-2012.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Использование внутри/снаружи

• Способы нанесения - краскопульт - кисть - валик

• Расход 45 мин при толщине сухого слоя 1,0 мм составляет 1,6 кг/м2; 60 мин при толщине сухого слоя 2,0 мм – 2,8 кг/м2; 90 мин при толщине сухого слоя 2,0 мм – 2,8 кг/м2

• t нанесения >+5°С

• Время высыхания на отлип 6 часов

• Количество слоев зависит от желаемого результата

• Срок хранения 24 месяца

• Разбавление (разведение) не допускается

• Форма выпуска готовый состав

• Блеск матовый

• Цвета белый

• Фасовка 6кг., 12кг., 25кг., 60кг., 150 кг.

• t хранения в плотно закрытой таре при температуре от +5°С до + 40°С на расстоянии не менее 1,5-2 м от источника отопления.


СЕРТИФИКАТЫ:

Сертификат соответствия № C-RU.ПБ47.В.00290 ТР 0663214 от 29.04.2013.
